超聲波換能器功率放大器和振動測試儀是一對強大的工具，可以幫助我們實時監測壓電陶瓷的頻率幅值。壓電陶瓷是一種具有壓電特性的材料，可以通過外加電場或力的作用下發生機械振動。利用超聲波換能器功率放大器和振動測試儀的組合，我們可以準確地監測和分析壓電陶瓷的振動性能。

　　那么，超聲波換能器功率放大器+激光測振儀如何監測壓電陶瓷頻率幅值？

　　功率放大器經典案例一一壓電陶瓷驅動測振

　　測試內容

　　用高頻高壓信號來驅動壓電陶瓷振動

　　測試目的

　　利用超聲波換能器功率放大器對驅動電壓進行放大

　　實現壓電陶瓷的高效率振動

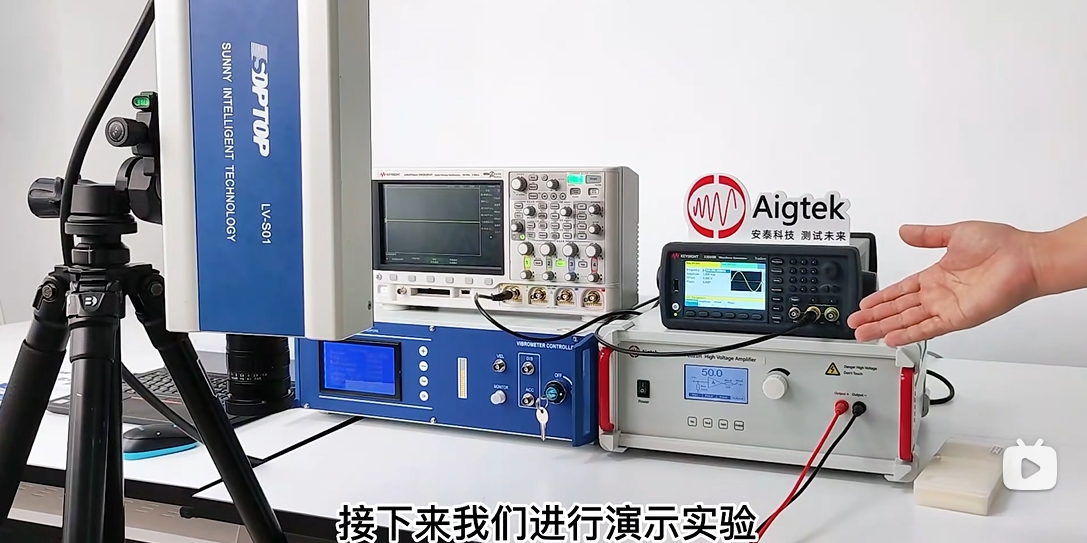

　　最后使用激光測振儀來測振

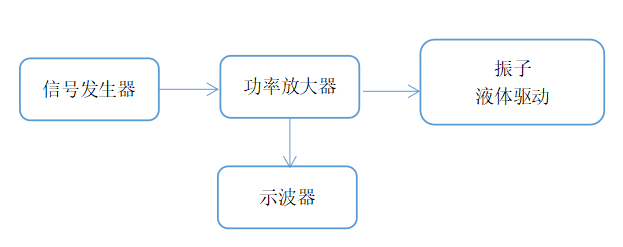

　　其中，超聲波換能器高壓放大器用來放大激勵信號，驅動壓電陶瓷高效率振動，振動測試儀用來實時監測壓電陶瓷振動，信號發生器主要用來提供激勵信號，示波器監測負載兩端電信號、幅值頻率等參數。

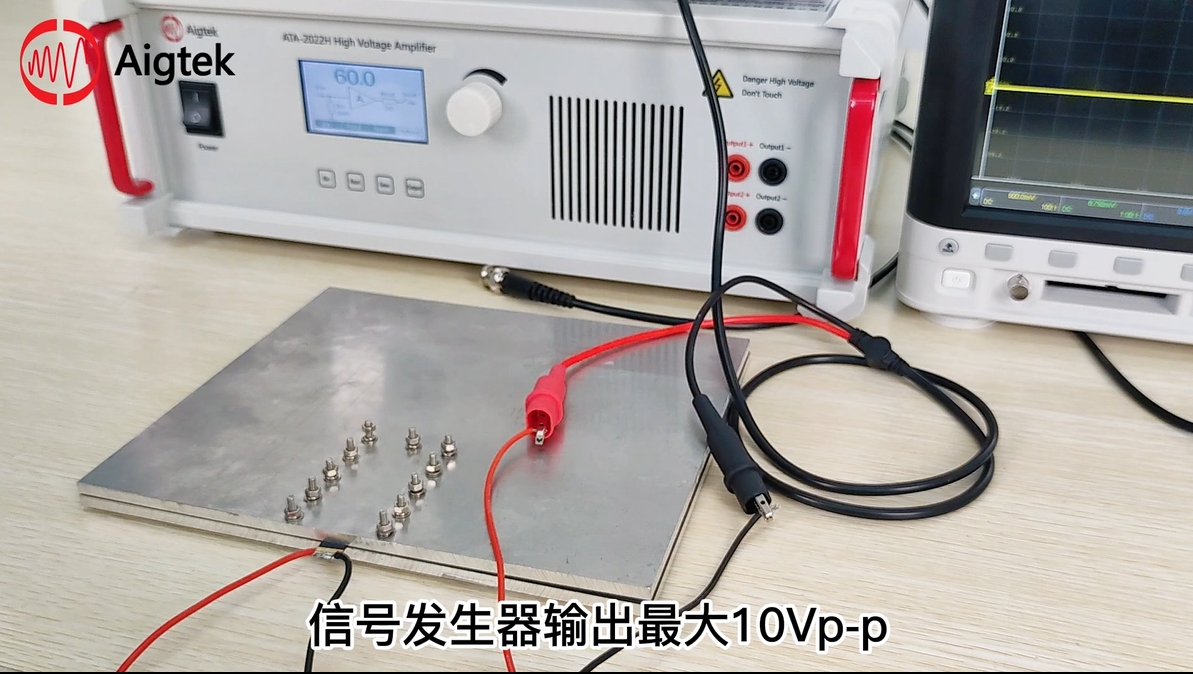

　　首先，信號發生器輸出電壓10Vp-p，觀察在不同頻率下壓電陶瓷的振動頻率，此時我們可以發現壓電陶瓷的振動頻率不夠比較低，測試我們就采用信號發生器+超聲波換能器功率放大器的測試方案來進行驅動。

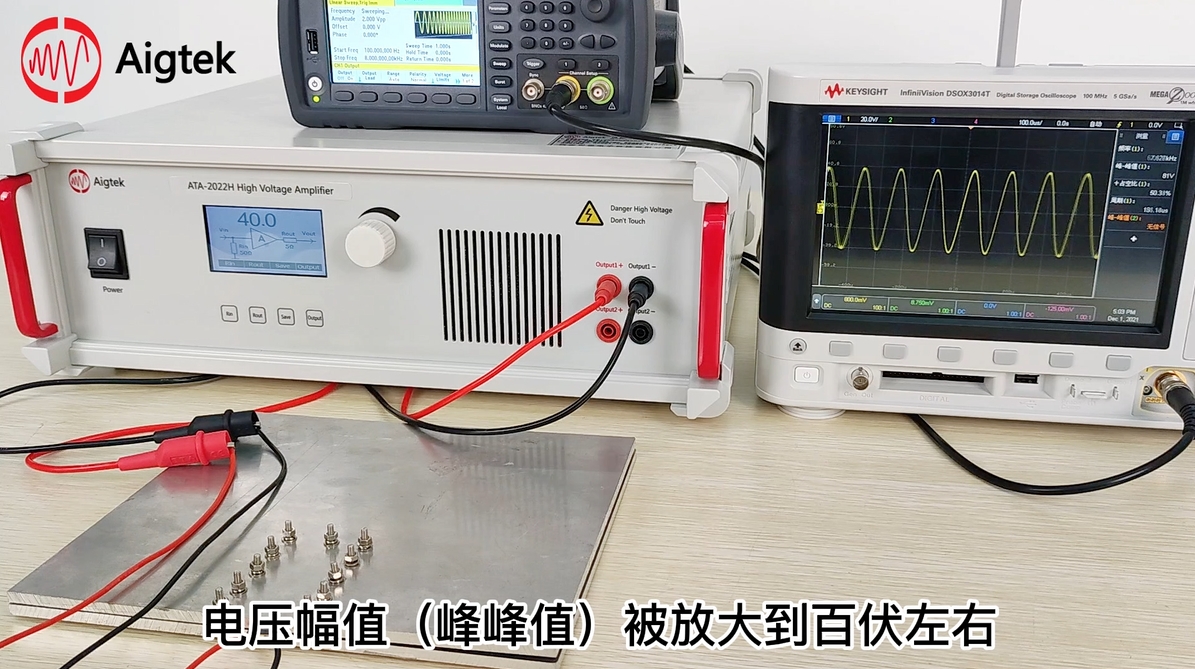

　　信號發生器依舊設置10Vp-p電壓，正弦波，通過我們的超聲波換能器功率放大器放大后，即產生了高頻高壓信號，電壓幅值(峰峰值)由原來的10Vp-p被放大到百伏左右，能夠很好地驅動壓電陶瓷片振動，產生所需要的高頻有效振動，最后使用激光測振儀進行測試即可得到壓電陶瓷振幅數據。

　　超聲波換能器高壓放大器的指標參數：

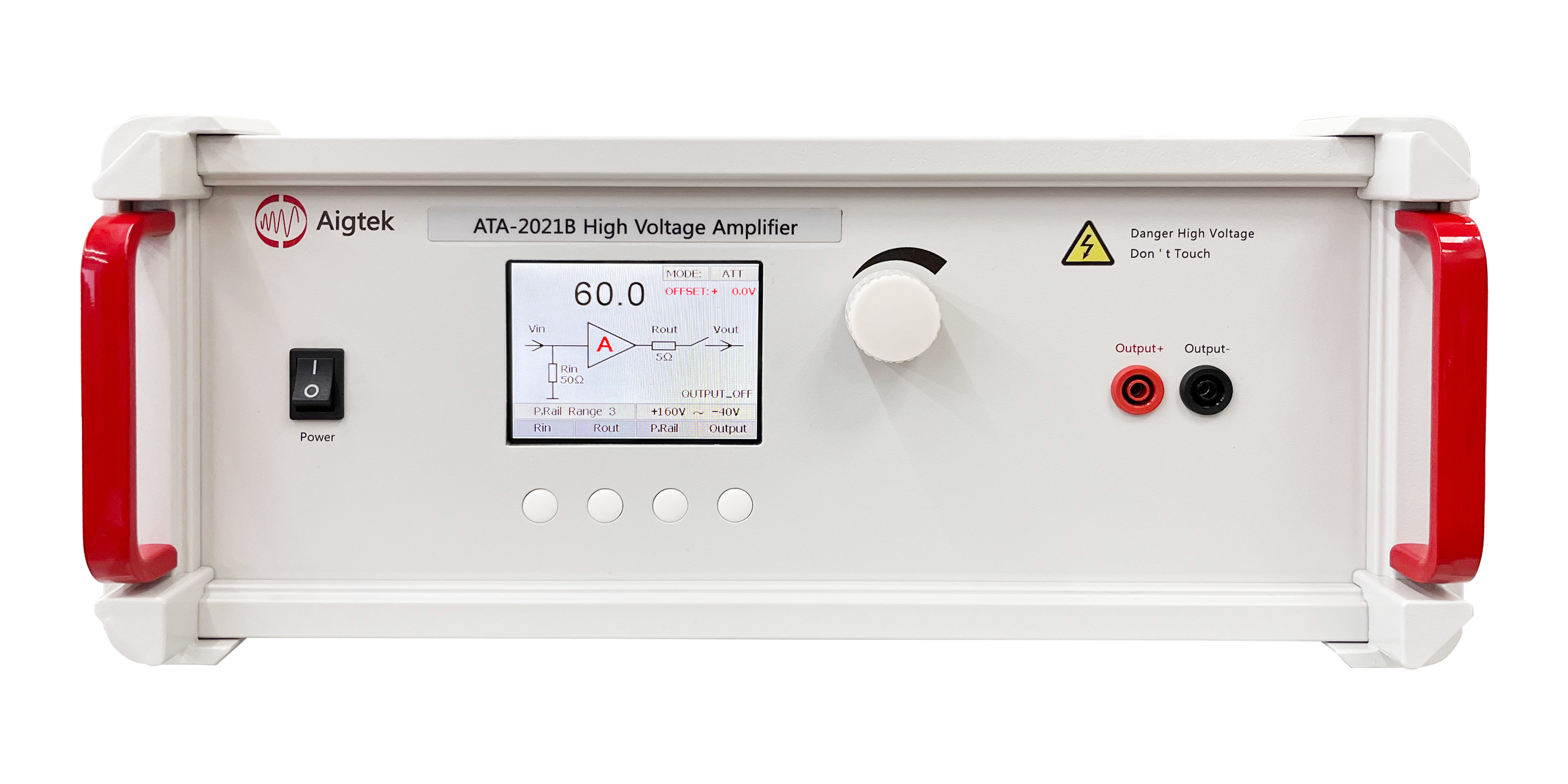

　　ATA-2021B超聲波換能器功率放大器

　　單通道，四象限輸出，可用于驅動壓電陶瓷、換能器等容性負載

　　可輸出正弦波、方波、三角波、脈沖波

　　輸出電壓200Vp-p（±100Vp）

　　最大輸出電流（峰值）500mAp

　　工作頻率（-3dB）DC~1MHz

　　低輸出噪聲，提供高精確的輸出
